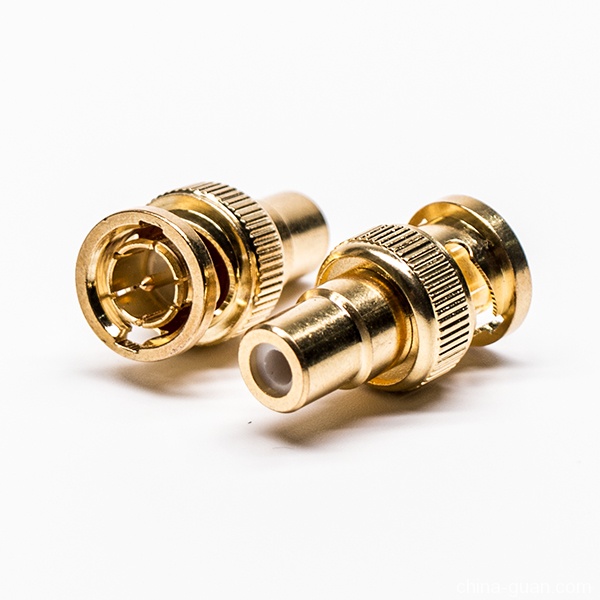

關于BNC轉接頭的規格

/0 評論/在： /通過：

在我們采購BNC轉接頭的工作中，如果對于BNC轉接頭的規格都不太了解的話，小編表示很懷疑，這樣真的能采購合適的BNC轉接頭產品嗎?一名電子元器件行業的從業人員，應該多了解一些BNC轉接頭規格方面的基礎知識，下面德索電子小編將會從電器性能、機械性能、環境性能三個方面來為您講解。

第一、電氣性能

阻抗： 50 ohm/75ohm

頻率范圍：50 ohm 為 0~4 GHz / 75 ohm 為 0~1 GHz

電壓駐波比：直式 ≦ 1.22/3GHz / 彎式 ≦ 1.30/3GHz

耐電壓：1500 V rms

工作電壓：500 V rms

中心接觸電阻：≦ 1.5 mΩ (Milliohms max.)

外接觸電阻：≦ 2.0 mΩ (Milliohms max.)

絕緣電阻：≧5 × 103 mΩ (Milliohms min.)

第二、機械性能

耦合方式：卡口連接

保持力：6 lbs min.

配接耐久性：≧500 cycles

第三、環境性能

溫度范圍：Teflon -55oC~+155oC / POM -40oC~+60oC

螺母鎖定保持力：100 lbs. min.

振動：MIL-STD-202 Meth. 204

抗腐蝕性：MIL-STD-202 Meth. 101

閱讀完上述內容之后，您對于BNC轉接頭規格方面的知識應該有個基本認識了，希望各位讀者能將BNC轉接頭規格知識運用到自己的采購工作中，采購自己需要的產品。德索電子，十三年的BNC接頭、BNC轉接頭、BNC線材生產經驗，ISO認證，一年內質保服務，廣大客戶請放心采購。

bnc接頭母頭 直式射頻同軸 鋅合金 PCB板端

BNC插頭技術特性分析

/0 評論/在： /通過：

您對于BNC插頭產品技術特性了解多少，經常采購BNC系列產品的人員，應該多多了解一下BNC插頭技術特性方面的知識。在下文中，德索電子工程師，將會為您介紹BNC插頭產品技術特性方面的知識，讓您對BNC產品的了解更透徹一點。

產品材料及涂覆：

特性阻抗：75Ω 中心接觸件：

頻率范圍：0~2GHz 插針——黃銅，鍍金 ;加粗

接觸電阻： 插孔——錫青銅或鈹青銅，黃金

內導體 ≤2.0mΩ? 殼體和其它金屬零件： 黃銅，鍍鎳;加厚

BNCA-5外電阻 ≤0.2mΩ 絕緣體：聚四氟乙烯

絕緣電阻： ≥5000MΩ 線 夾：黃銅，鍍銀

介質耐壓： 1500V 密封圈：硅橡膠

電壓駐波比： ≤1.3

連接器耐久性：500次

閱讀完上述內容之后，您應該已經知道BNC插頭特性，主要涉及到阻抗、頻率、電阻、導體、插拔力相關內容，若您還有更多關于BNC插頭性能方面的問題，想要了解，可直接向我們發送郵件。德索電子，十三年BNC接頭生產經驗，ISO認證，按照ROSH標準生產，達到國際環保要求，一年內享受質保服務，廣大客戶可以放心采購。

射頻pcb連接器帶RCA 絕緣同軸黑色塑膠外殼 彎式母頭

關于bnc插頭

/0 評論/在： /通過：

聽慣了BNC接頭、BNC接口、BNC連接器，如果此時問您什么是BNC插頭，你會不會覺得有些懵逼。下面德索電子工程師，將會為您介紹一些BNC插頭方面的知識，讓您對BNC產品有一個更深的了解。

在行業內，BNC插頭也被人叫做Q9頭，它是一種標準型的同軸電纜連接器，主要用于視頻監控和網絡工程的范圍，用以實現從設備到電纜或從電纜到設備之間的抗干擾連接。

視頻監控所用BNC頭特性阻抗為75歐姆，網絡電纜所用BNC頭特性阻抗為50歐姆。目前，網絡電纜的使用已經越來越被雙絞線和光纖所取代，所以BNC頭絕大部分是用于視頻監控領域。同軸電纜兩端通過BNC接頭連接T型BNC頭，通過T型BNC頭連接網卡，用同軸電纜組網需在同軸電纜兩端制作BNC接頭.

BNC連接器包括： BNC-T型頭，用于連接計算機網卡和網絡中的纜線;BNC桶型連接器，用于把兩條細纜連接成一條更長的纜線;

BNC轉接頭BNC纜線連接器，用于焊接或擰接在纜線的端部;BNC終端器，用于防止信號到達電纜斷口后反射回來產生干擾。終端器是一種特殊的連接器，他內部有一個精心選擇的匹配網絡電纜特性的電阻。

閱讀完上述內容之后，您對于BNC插頭知識應該有個基本認識了，若您還有更多關于BNC插頭方面的問題，需要咨詢，請直接發送郵件給我們的工程師，我們會第一時間給您答復。德索電子，十三年BNC插頭生產經驗，ISO認證，按照ROSH標準生產，達到國際環保要求，一年內享受質保服務，廣大客戶可以放心采購。

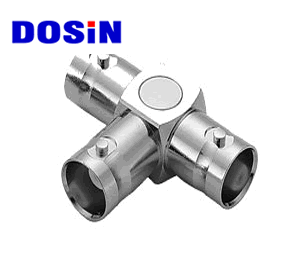

三通BNC接頭的作用

/0 評論/在： /通過：

問題描述：

三通bnc接頭有什么用?為什么會有三通BNC接頭?

引言：

bnc接頭的類型有很多種，其中有一種是三通的bnc接頭，那么關于三通bnc接頭有什么用的問題，下文中德索電子工程師將重點解答，讓您清楚明白三通BNC接頭的作用。

德索觀點：

把1路視頻信號轉換為2路視頻信號，相當于視頻分配器的功能，一分二，不想買視頻分配器的可以考慮買1個，一般需要字符疊加的考慮買視頻分配器的。但是要確保視頻流信號夠足，要不然會成視頻信號不足。

以上內容便是德索電子針對“三通bnc接頭有什么用”所做的解答，如果您對于三通BNC接頭還有不明白的地方，可以撥打我們的電話：0769-81153906進行咨詢。德索電子，專業的BNC接頭生產廠家，有著豐富的生產研發經驗，可熟練解決各種bnc產品生產設計難題，ISO認證品質，您可放心采購。

德索2018春節放假通知

/0 評論/在： /通過：

尊敬的客戶與采購商：

您好。

在這里，要感謝您一直以來對我司的認可和鼎力支持，2018年希望您能繼續關注和支持我們，在此預祝我們往后合作更加愉快。在2018年春節即將來臨之際，德索五金電子公司全體員工以最誠摯的祝福和問候，恭祝大家狗年大吉，闔家歡樂!

現我司對2018年春節放假具體安排通知如下：

2018年2月13日——2017年2月22日放假十天

2018年2月22日正常上班(農歷正月初八)，值班電話：0769-81153906

如因放假給您造成不便，敬請諒解!

祝：生意興隆，財源廣進!

節假日期間，德索五金電子各業務人員電話通暢，若您有業務方面的問題，可直接與各業務員進行聯系。也可以撥打我們的電話：0769-81153906，會有值班人員為您服務。春節期間，我們雖然放假，但業務不打烊!

東莞市德索五金電子有限公司

2018年1月23日

有線電視頭母頭彎式50歐姆射頻同軸PCB板端

BNC接口怎樣使用你知道嗎

/0 評論/在： /通過：

bnc接口是電子元器件采購中比較頻繁的一款產品，這款產品主要是用于視頻監控領用，用以提高人們生活、工作的安全性。那么如何使用bnc接口呢?對于這樣的問題，德索電子工程師將會為您詳細介紹一下bnc接口的使用方法。

1、剝線

同軸電纜由外向內分別為保護膠皮、金屬屏蔽網線(接地屏蔽線)、乳白色透明絕緣層和芯線(信號線)，芯線由一根或幾根銅線構成，金屬屏蔽網線是由金屬線編織的金屬網，內外層導線之間用乳白色透明絕緣物填充，內外層導線保持同軸固稱為同軸電纜。

2.連接芯線

購回的bnc接口由bnc接口本體、屏蔽金屬套筒、芯線插針由三件組成，芯線插針用于連接同軸電纜芯線;剝好線后請將芯線插入芯線 插針尾部的小孔中，用專用卡線鉗前部的小槽用力夾一下，使芯線壓緊在小孔中。

3.裝配bnc接口

連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從bnc接口本體尾部孔中向前插入，使芯線插針從前端向外伸出，最后將金屬套筒前推，使套筒將外層金屬屏蔽線卡在bnc接口本體尾部的圓柱體;

4.壓線

保持套筒與金屬屏蔽線接觸良好，用卡線鉗上的六邊形卡口用力夾，使套筒形變為六邊形。重復上述方法在同軸電纜另一端制作bnc接口即制作完成。使用前最好用萬用電表檢查一下，斷路和短路均會導致無法通信，還有可能損壞網卡或集線器。

閱讀完上文之后，您對于如何使用bnc接口應該有個基本了解，在之前的，德索電子工程師還介紹過bnc接口怎么制作的文章，您可以點擊進入閱讀。如果您有bnc接口采購定制方面的需求，可以直接撥打我們的電話：0769-81153906，會有專人解答您的采購問題。

德索電子bnc接口專業生產廠家，十三年的bnc接口生產經驗，讓我們在業界口碑卓越。所有BNC系列產品，均通過ISO認證體系，享有一年內質保服務，讓廣大客戶放心采購。最后，祝愿所有bnc接口的采購者，都能找到合適的供應商以及優質的BNC產品。

bnc接頭公母如何區分

/0 評論/在： /通過：

德索技術知識分享課堂，今日課題為——bnc接頭有公母嗎?這是很多客戶在采購中，可能會問自己的問題。那么，到底bnc接頭有沒有公母呢，下面德索電子的工程師就為你詳細解答一下BNC接頭是否存在公母的問題。

bnc接頭和其他接頭一樣，也是分公母的。具體二者，如何區分，且聽德索電子為您細細到來。bnc 公頭(BNC MALE) 是一種帶卡口的，內有彈性的。BNC 母頭(BNC FEMALE) 通常我們講的通俗一點就是兩邊有兩個圓點，像兩個小耳朵。

通俗點講：公頭也就是指突出的插頭，母頭也就是指凹進去的插頭。像咱們電視機那樣樣子的插頭就叫公頭，像插座那樣凹進去的插頭就叫母頭。關于bnc公母接頭的特性阻抗：75Ω 頻率范圍：0~2GHz，接觸電阻：內導體 ≤2.0mΩ ;外電阻 ≤0.2mΩ，絕緣電阻：≥5000MΩ，介質耐壓：1500V，電壓駐波比：≤1.3，連接器耐久性：500次產品材料及涂覆。

讀完上述內容之后，您對于BNC接頭是否存在公母，以及公母如何區分，應該了然于心了。如果您有bnc接頭采購定制方面的需求，請直接撥打我們的電話：0769-81153906，十三年的BNC接頭生產經驗，產品通過ISO認證，免費打樣，一年內享受質保服務。

pcb射頻連接器50歐姆黑色塑膠外殼 絕緣直式母頭

bnc視頻監控接頭測試方法

/0 評論/在： /通過：

不少客戶在制作好BNC接頭以后，會碰到這樣的問題，那就是不知道怎么去測試，那么到底bnc接頭如何測試呢?對于這個測試方面的問題，德索電子工程師，將在下文中為您重點進行解答。

問題出現過程還原及詳細描述：

用尋線器可能因為視頻線屏蔽層或者線路較長緣故到服務器端聽不見滴滴聲。將攝像頭那邊的BNC頭斷開，然后在機房用萬用表檢測BNC頭線路電阻是2.2*200M;攝像頭那邊線路BNC頭線芯和屏蔽層用螺絲短路，檢測線路電阻1.5在20M檔(應該是1.5MΩ);將攝像頭BNC頭和線路連接，機房檢測線路電阻增加到10在20M檔(應該是10MΩ)。螺絲短路檢測不是很穩定，可能因為短路接觸不好。用工程寶測試過攝像頭視頻輸出沒問題，但是工程寶連接視頻線圖像發射到服務器端看不到圖像，所以問題鎖定在線路BNC頭和線路本身。

工程師觀點一

據排除方向，一般看不到圖像有兩種原因：攝像頭本身跟線路問題。。。既然檢測過攝像頭沒問題的話，就是線路上面的故障。。。至于說是BNC口故障還是線本身有問題這個最好辦法就是重做BNC口

工程師觀點二

一般有四種情況：視頻線路，電源線路，BNC頭，攝像機，要一個一個排除，測試，用替換法吧~~ 呵呵 首先用萬能表排除線路的問題~~重新做BNC頭，換新的攝像頭在測試========

讀完上述內容之后，您對于“bnc接頭如何測試”這樣的問題應該有一個基本的了解了，希望您了解完正確的BNC接頭測試方法之后，然后按照步驟去測試自己的BNC接頭。如果您有BNC接頭等射頻連接器產品的采購需求，請直接登錄我們的網站http://www.jinyangli.cn/，選購BNC系列產品。

德索五金電子，專業生產研發各種BNC系列產品，包含了連接器、線材、轉接頭等，十三年的BNC接頭生產經驗，ISO認證品質，并享受一年內質保服務，客戶朋友可以放心采購。廠家直供，真材實料，交貨及時，口碑卓越!

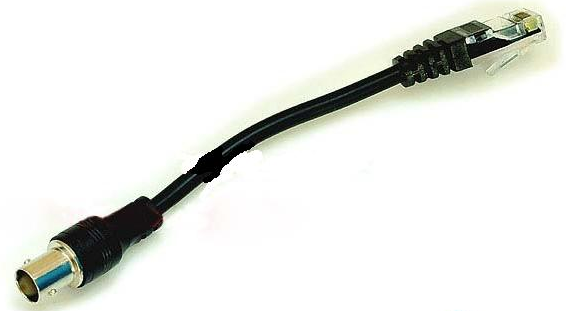

網線轉BNC接頭接線如何接

/0 評論/在： /通過：

最近，網上有部分客戶咨詢這樣的問題——線轉BNC接頭接線是怎樣接?對于這樣的問題，不知道您了解多少，在下文中，德索電子工程師將會介紹網線轉BNC接頭接線的相關內容，讓部分客戶不再為這個問題而感到困惑。

有些賣測試儀的有一種線一頭是網線接頭另一頭是BNC接頭，可直接插網絡測試儀測線，那么這樣的網線轉BNC接頭接線是怎么接的呢?

德索工程師針對此問題的回答是：用網傳器，不用一個攝像頭一個，和交換機差不多.

讀完上述內容之后，您對于“網線轉BNC接頭接線是怎樣接”應該沒有什么困惑了，希望您弄懂網線轉BNC接頭接線接法之后，能夠更好的應對自己的采購工作。如果您有BNC接頭等射頻連接器產品的采購需求，請直接登錄我們的官網，選購BNC系列產品。

德索五金電子，專業生產研發各種BNC系列產品，包含了連接器、線材、轉接頭等，十三年的BNC接頭生產經驗，ISO認證品質，并享受一年內質保服務，客戶朋友可以放心采購。廠家直供，真材實料，交貨及時，口碑卓越!

BNC接頭與USB連接器差別

/0 評論/在： /通過：

連接器領域中，有兩種是使用頻率非常高的，一種是BNC接頭，一種是usb連接器，雖然二者使用頻率很高，但是能夠說出二者區別的從業人員卻不多，下面德索五金電子的工程師將會為您介紹一下bnc接頭與usb連接器的區別，希望對您的采購工作有所幫助。

首頁，我們要講解一些BNC接頭的概念，讓您知道何為BNC接頭。BNC接頭屬于視頻監控范圍的一種，可提高生活、工作的安全性。BNC接頭是監控工程中用于攝像設備輸出時導線和攝像機的連接頭。有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。

其次，我們在講解一下USB連接器的概念，從細微之處了解一款產品。USB 即“Universal Serial Bus ”，中文名稱為通用串行總線。可以使電子類產品相互連通的一種途徑。應用于移動、視聽、汽車電子、多媒體、電器等各類。目前已經在各類外部設備中廣泛的被采用。USB接口有三種:USB1.1和USB2.0，usb3.0。理論上USB1.1的傳輸速度可以達到12Mbps/秒，而USB2.0則可以達到速度480Mbps/秒，并且可以向下兼容USB1.1。USB3.0傳輸速率大約是3.2Gbps(即320MB/S)。理論上的最高速率是5.0Gbps(即500MB/S)。

讀完上述內容之后，您對于“bnc接頭與usb連接器的區別是什么”應該沒有什么困惑了，希望您弄懂BNC接頭與USB連接器的區別之后，能夠更好的應對自己的采購工作。如果您有BNC接頭等射頻連接器產品的采購需求，請直接登錄我們的官網，選購BNC系列產品。

德索五金電子，專業生產研發各種BNC、SMA產品，包含了連接器、線材、轉接頭等，十三年的BNC接頭生產經驗，ISO認證品質，并享受一年內質保服務，客戶朋友可以放心采購。廠家直供，真材實料，交貨及時，口碑卓越!
