掌握bnc接頭焊接方法就這么簡單

/在： /通過：

bnc接頭焊接方法過程簡單，但是不懂的人依然有很多，為了讓客戶朋友更好的了解成功焊接bnc接頭，對于視頻監控的意義重大，如果在焊接過程中，步驟出錯，就會導致監控視頻不顯示圖像、被干擾、圖像不清晰、雪花點等問題。因此，不懂Bnc接頭焊接方法的你就應該好好閱讀下面的內容。

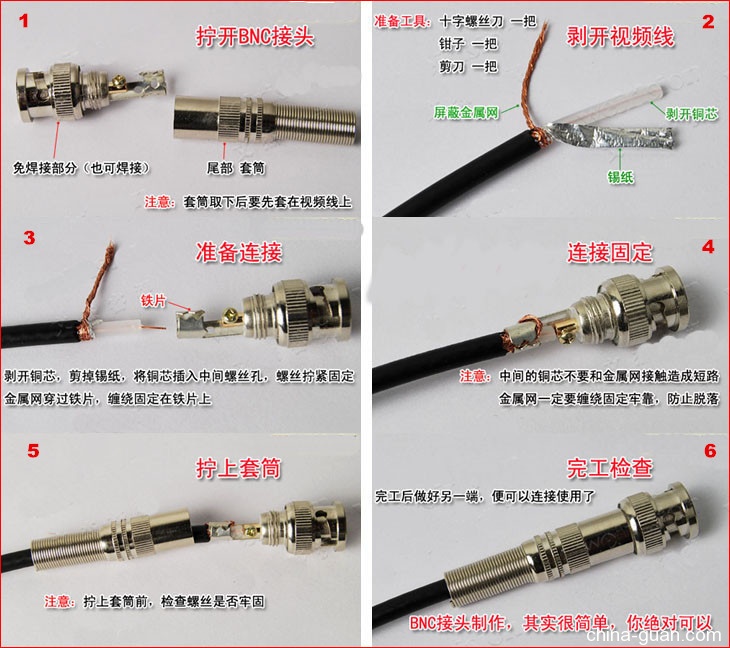

德索工程師指出，BNC接頭有壓接式、組裝式和焊接式，制作壓接式BNC接頭需要專用卡線鉗和電工刀。壓接式BNC接頭制作步驟如下：

1.剝線

同軸電纜由外向內分別為保護膠皮、金屬屏蔽網線(接地屏蔽線)、乳白色透明絕緣層和芯線(信號線)，芯線由一根或幾根銅線構成，金屬屏蔽網線是由金屬線編織的金屬網，內外層導線之間用乳白色透明絕緣物填充，內外層導線保持同軸固稱為同軸電纜。剝線用小刀將同軸電纜外層保護膠皮剝?nèi)?.5cm，小心不要割傷金屬屏蔽線，再將芯線外的乳白色透明絕緣層剝?nèi)?.6cm，使芯線裸露。

2.連接芯線

3.裝配BNC接頭

連接好芯線后，先將屏蔽金屬套筒套入同軸電纜，再將芯線插針從BNC接頭本體尾部孔中向前插入，屏蔽層擰成一根從側面孔中傳出來：

4.焊接

用電烙鐵將芯線和屏蔽線焊接BNC頭上的焊接點上，套上軟槊料絕緣套和尾套即可。

閱讀完之后，您對于bnc接頭焊接方法應該清楚了，如果您對于bnc接頭焊接方法還有疑惑或者不明白的地方，可以發送郵件至dosin2005@dosin-china.com，我們的工程師會及時解答您的問題。采購及定制BNC接頭、bnc接口、bnc轉接頭、bnc線材等產品，選擇德索五金電子，十三年的BNC接頭生產經驗，ISO認證，值得用戶的信賴。

親們，誰能說說bnc接頭與usb連接器的區別

/在： /通過：

連接器領域中，有兩種是使用頻率非常高的，一種是BNC接頭，一種是usb連接器，雖然二者使用頻率很高，但是能夠說出二者區別的從業人員卻不多，下面德索五金電子的工程師將會為您介紹一下bnc接頭與usb連接器的區別，希望對您的采購工作有所幫助。

首頁，我們要講解一些BNC接頭的概念，讓您知道何為BNC接頭。BNC接頭屬于視頻監控范圍的一種，可提高生活、工作的安全性。BNC接頭是監控工程中用于攝像設備輸出時導線和攝像機的連接頭。有別于普通15針D-SUB標準接頭的特殊顯示器接口。由RGB三原色信號及行同步、場同步五個獨立信號接頭組成。

其次，我們在講解一下USB連接器的概念，從細微之處了解一款產品。USB 即“Universal Serial Bus ”，中文名稱為通用串行總線。可以使電子類產品相互連通的一種途徑。應用于移動、視聽、汽車電子、多媒體、電器等各類。目前已經在各類外部設備中廣泛的被采用。USB接口有三種:USB1.1和USB2.0，usb3.0。理論上USB1.1的傳輸速度可以達到12Mbps/秒，而USB2.0則可以達到速度480Mbps/秒，并且可以向下兼容USB1.1。USB3.0傳輸速率大約是3.2Gbps(即320MB/S)。理論上的最高速率是5.0Gbps(即500MB/S)。

讀完上述內容之后，您對于“bnc接頭與usb連接器的區別是什么”應該沒有什么困惑了，希望您弄懂BNC接頭與USB連接器的區別之后，能夠更好的應對自己的采購工作。如果您有BNC接頭等射頻連接器產品的采購需求，請直接登錄我們的官網，選購BNC系列產品。

德索五金電子，專業生產研發各種BNC、SMA產品，包含了連接器、線材、轉接頭等，十三年的BNC接頭生產經驗，ISO認證品質，并享受一年內質保服務，客戶朋友可以放心采購。廠家直供，真材實料，交貨及時，口碑卓越!

bnc接頭這樣測試才是正確的

/在： /通過：

不少客戶在制作好BNC接頭以后，會碰到這樣的問題，那就是不知道怎么去測試，那么到底bnc接頭如何測試呢?對于這個測試方面的問題，德索電子工程師，將在下文中為您重點進行解答。

問題出現過程還原及詳細描述：

用尋線器可能因為視頻線屏蔽層或者線路較長緣故到服務器端聽不見滴滴聲。將攝像頭那邊的BNC頭斷開，然后在機房用萬用表檢測BNC頭線路電阻是2.2*200M;攝像頭那邊線路BNC頭線芯和屏蔽層用螺絲短路，檢測線路電阻1.5在20M檔(應該是1.5MΩ);將攝像頭BNC頭和線路連接，機房檢測線路電阻增加到10在20M檔(應該是10MΩ)。螺絲短路檢測不是很穩定，可能因為短路接觸不好。用工程寶測試過攝像頭視頻輸出沒問題，但是工程寶連接視頻線圖像發射到服務器端看不到圖像，所以問題鎖定在線路BNC頭和線路本身。

工程師觀點一

據排除方向，一般看不到圖像有兩種原因：攝像頭本身跟線路問題。。。既然檢測過攝像頭沒問題的話，就是線路上面的故障。。。至于說是BNC口故障還是線本身有問題這個最好辦法就是重做BNC口

工程師觀點二

一般有四種情況：視頻線路，電源線路，BNC頭，攝像機，要一個一個排除，測試，用替換法吧~~ 呵呵 首先用萬能表排除線路的問題~~重新做BNC頭，換新的攝像頭在測試========

讀完上述內容之后，您對于“bnc接頭如何測試”這樣的問題應該有一個基本的了解了，希望您了解完正確的BNC接頭測試方法之后，然后按照步驟去測試自己的BNC接頭。如果您有BNC接頭等射頻連接器產品的采購需求，請直接登錄我們的網站http://www.jinyangli.cn/，選購BNC系列產品。

德索五金電子，專業生產研發各種BNC系列產品，包含了連接器、線材、轉接頭等，十六年的BNC接頭生產經驗，ISO認證品質，并享受一年內質保服務，客戶朋友可以放心采購。廠家直供，真材實料，交貨及時，口碑卓越!

你清楚國內FPC連接器的材料有多少種嗎

/0 評論/在： /通過：

FPC連接器采購電話：400-6263-698，專業工程師為您服務。FPC連接器是連接器大家庭中的一員，它的制作材料有著很多種不同的種類，具體FPC連接器的材料一共有多少種呢，下面德索電子工程師就來為您詳細科普一下國內FPC連接器的材料一共有多少種。

德索五金電子工程師指出，F(xiàn)PC連接器銅箔適合于使用在柔性電路之中，它可以采用電淀積，或者鍍制 。采用電淀積的銅箔一側表面具有光澤，而另一側被加工的表面暗淡無光澤。它是具有柔順性的材料，可以被制成許多種厚度和寬度，ED銅箔的無光澤一側，常常經特別處理后改善其粘接能力。

市面上FPC連接器絕緣薄膜材料種類是非常多的，但是我們較常使用的是聚酷亞胺和聚酯材料。目前在美國所有柔性電路制造商中接近80%使用聚酰亞胺薄膜材料，另外約20%采用了聚酯薄膜材料。聚酰亞胺材料具有非易燃性，幾何尺寸穩定，具有較高的抗扯強度，并且具有承受焊接溫度的能力。

聚酯，也稱為聚乙烯雙笨二甲酸鹽，其物理性能類似于聚酰亞胺，具有較低的介電常數，吸收的潮濕很小，但是不耐高溫。聚酯的熔化點為250℃,玻璃轉化溫度(Tg)為80℃，這限制了它們在要求進行大量端部焊接的應用場合的使用。在低溫應用場合，它們呈現出剛性。盡管如此，它們還是適合于使用在諸如電話和其它無需暴露在惡劣環境中使用的產品上。

粘接劑除了用于將絕緣薄膜粘接至導電材料上以外，它也可用作覆蓋層，作為防護性涂覆，以及覆蓋性涂覆。兩者之間的主要差異在于所使用的應用方式，覆蓋層粘接覆蓋絕緣薄膜是為了形成疊層構造的電路。粘接劑的覆蓋涂覆所采用的篩網印刷技術。德索電子，生產的FPC連接器可根據用戶的需求，選擇合適的原材料，歡迎廣大新老客戶前來咨詢。

讀完上述內容之后，您對于“國內FPC連接器的材料一共有多少種”應該非常清楚了吧，更多FPC連接器材料相關的專業知識，德索電子運營團隊會繼續編輯整理發布在資訊頻道與您分享。德索電子，國內專業的FPC連接器生產廠家，至今已有十五年的FPC連接器生產經驗，生產的每一款FPC連接器均通過了ISO認證，符合國際環保要求，承諾所有用戶一年內免費質保，歡迎撥打電話400-6263-698前來下單。

本文來源：http://www.jinyangli.cn/

談一談FPC連接器的測試項目以及測試解決方案

/0 評論/在： /通過：

下文中，德索五金電子工程師將為主要您介紹一下FPC連接器的測試項目以及測試解決方案，希望通過我們的介紹，您對于fpc連接器有更一個更為深入的認識。

FPC連接器有著較高的可靠性、輕薄性等優勢，在手機內部的fpc連接器產品，主要用于實現電路的連接，隨著智能手機一體化的發展趨勢，未來fpc連接器有可能實現在手機其他部件一同整合在lcd模組的框架上。小pitch的FPC連接器也將是未來的主要發展方向，在fpc連接器生產完成之后，還有一個非常重要的環節——測試必須引起廠商的重視。fpc連接器測試的目的是為了驗證產品質量和性能是否達到出廠標準。大電流彈片微針模組對于FPC連接器測試有著穩定的連接作用，能夠保證FPC連接器的測試效率。

德索五金電子工程師指出，F(xiàn)PC連接器的測試項目分為外觀測試、電性能測試和可靠性測試這幾種。主要測試內容有：

一、外觀測試，檢查FPC連接器表面是否有起泡、開裂、分層等不良現象，檢查FPC連接器背部粘性是否有脫落，F(xiàn)PC連接器的尺寸、規格是否相符以及公母座松緊度，抗折性：測試FPC彎折后功能是否有異常、貼片元件有否移位，焊接：有無假焊、少錫、連錫、變色、變形等缺陷。

二、電性能測試，通斷測試：進行線路通斷測試，不能出現開路或短路，F(xiàn)PC線路全長(從一頭到另一頭)的導通電阻值要求≤1Ω，可焊性測試：FPC焊盤上錫情況，是否良好，裝機測試：裝在相應的手機上，看其功能是否良好。

三、可靠性測試，拉力、彎折測試：測試FPC連接器的抗拉能力，彎折后性能是否合格，濕熱、高溫測試：在濕熱、高溫下，F(xiàn)PC有無變形、掉漆、掉色、氧化、腐蝕、變色等現象，高低溫存儲、工作測試：FPC連接器在高低溫下的存儲狀態和工作狀態是否達標。

讀完上文之后，您對于“FPC連接器的測試項目以及測試解決方案”應該有一個基本的認識了解了，更多fpc連接器相關的專業知識，德索電子工程師會繼續編輯整理發布在資訊頻道與您分享。德索電子，國內專業的fpc連接器廠商，有著十六年的fpc連接器生產經驗，產品通過了ISO認證，符合國際環保要求，售后體系完善，值得您的信賴。采購FPC連接器相關產品，進入我們的FPC專題頁面：(https://www.china-guan.com/cable-to-board-connector/fpc-connector/)挑選，咨詢熱線電話：400-6263-698，專業工程師免費為您答疑解惑。

“簡述FPC連接器的測試項目以及測試解決方案”這篇文章使用的配圖均來自德索運營團隊原創拍攝，僅供本站用戶免費查閱，請勿盜圖，謝謝配合。

本文來源：http://www.jinyangli.cn/
