bnc接頭，也被人們稱為bnc監控攝像接頭，主要用于安防領域。不少用戶，在安裝bnc接頭的過程中，心中會有這樣的疑惑，bnc接頭防水嗎?對于這樣的問題，德索電子工程師在下文中將會進行一個全面的介紹。

關于bnc接頭防水嗎這樣的問題，德索工程師認為：bnc接頭分為防水和不防水的兩種類型，非防水的bnc攝像機接頭經常裝室外，經過風吹雨淋，就會腐蝕接頭。當然，您也可以選購防水系列的bnc接頭產品，有防水bnc接頭采購需求，可撥打電話400-6263-698，歡迎前來咨詢。那么對于不防水的bnc接頭，平時應該如何維護呢?

方法一、選用大號的熱縮膠帶，給封起來，在就用防水膠帶纏起來，槍機放在護照里，紅外機器，你可以把BNC頭攪了，焊接在包好，最規范的是做室外防水箱

方法二、把BNC接頭換成電纜電線防水接頭就好了，防水接頭可以裸露室外3-5年沒有任何變化，昆山有家叫維依德的防水接頭廠，他們家的防水接頭產品很不錯，我們就是這樣用的，同樣問題再也沒有發生過。

閱讀完上述內容之后，您對于“求解！BNC接頭使用過程中防水嗎？”這樣的問題應該已經有個基本認識了。更多關于bnc接頭方面的技術問答，您可以查閱http://www.jinyangli.cn/gongtoumutou/此頻道其他文章。德索電子，專業生產bnc接頭已經有十三年的時間，所有BNC系列產品均通過ISO認證，廣大客戶可放心采購。

您對于BNC插頭產品技術特性了解多少，經常采購BNC系列產品的人員，應該多多了解一下BNC插頭技術特性方面的知識。在下文中，德索電子工程師，將會為您介紹BNC插頭產品技術特性方面的知識，讓您對BNC產品的了解更透徹一點。

產品材料及涂覆：

特性阻抗：75Ω 中心接觸件：

頻率范圍：0~2GHz 插針——黃銅，鍍金 ;加粗

接觸電阻： 插孔——錫青銅或鈹青銅，黃金

內導體 ≤2.0mΩ? 殼體和其它金屬零件： 黃銅，鍍鎳;加厚

BNCA-5外電阻 ≤0.2mΩ 絕緣體：聚四氟乙烯

絕緣電阻： ≥5000MΩ 線 夾：黃銅，鍍銀

介質耐壓： 1500V 密封圈：硅橡膠

電壓駐波比： ≤1.3

連接器耐久性：500次

閱讀完上述內容之后，您應該已經知道BNC插頭特性，主要涉及到阻抗、頻率、電阻、導體、插拔力相關內容，若您還有更多關于BNC插頭性能方面的問題，想要了解，可直接向我們發送郵件。德索電子，十三年BNC接頭生產經驗，ISO認證，按照ROSH標準生產，達到國際環保要求，一年內享受質保服務，廣大客戶可以放心采購。

最近，在我們德索的客戶反饋問題的郵件，有不少用戶在咨詢“400-6263-698，向我們的工程師進行咨詢，相信他們會給您一個滿意的回復。

除了bnc接口能否擴容的問題以外，您可以在我們的bnc連接器專題頻道可以查閱到很多關于bnc方面的技術文章，總有能滿足您需求的資料，查閱地址：http://www.jinyangli.cn/gongtoumutou/。

如若需要采購bnc接口、接頭、線纜、連接器相關產品，可進入我們的產品專題查看產品詳情，每一款產品均通過ISO認證，符合國際上的環保要求，質量可靠，歡迎前來采購。德索連接器廠商，專注于bnc射頻同軸連接器的生產已有十四年的歷史了，經驗豐富，下單后即可生產，無需排單，交期快速，免費送樣。網站上的“bnc接口能否擴容立即咨詢連接器工程師”相關文字、圖紙等內容均為德索運營團隊原創，請勿抄襲，尊重我們的勞動果實，在此謝過各位用戶。

無意中看到一篇關于bnc連接器的專業文章，內容非常有料，這樣一篇文章德索小編覺得有必要轉載一下，讓更多的用戶讀到。相信您能讀完后，會對bnc連接器有一個更深的認識，下面就一起來讀讀這篇文章吧。在讀之前，順便插播一條廣告，如需采購bnc連接器相關產品，撥打我們的熱線電話400-6263-698，專業工程師輔助您的bnc采購工作順利進行。

由于SDI 的高清晰度、傳輸實時性等優勢，最初應用于專業視頻廣播領域，近年來正越來越多的被安防領域所采用。但由于SDI 的數據傳輸數據率高，存儲數據量大等特性，對部分原來采用IP 網絡高清監控方案的安防從業者而言，在設計、應用等方面還存在一定的難度。為了幫助讀者更全面地了解和設計SDI，本文介紹了如何選擇適當的SDI 信號鏈器件，如何設計高性能的SDI 信號鏈，介紹了均衡器、電纜驅動器、重定時器的基本工作原理，PCB 布板和電源設計的建議以及TI 在SDI 領域的具體方案。

1. SDI 簡介

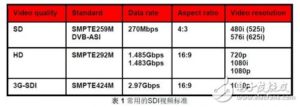

SDI，串行數字接口，是用來傳輸標清、高清、3G 高清等無壓縮數字視頻信號的一個標準，當前最流行的SDI視頻格式如表1所示。由于SDI具有高清特性，時延小，還可以重復利用已布網的模擬視頻電纜等優勢，正逐漸地被安防、監控等領域廣泛采用。目前市面上SDI相關設備主要是SDI延長器、分配器、矩陣、多畫面分割、編解碼器、SDI光端機、DVR等。

相對于傳統的IP監控網絡，SDI的優勢是非常明顯的：

在圖像清晰度上SDI有無可比擬的優勢

高清不僅僅意味著高的分辨率，還必須在超寬動態、白平衡、信噪比、亮度、對比度、銳利度等方面有優秀的表現。IP網絡監控視頻由于經過編碼壓縮，在上述圖像質量、圖像細節等方面都遠不及無壓縮的SDI.

SDI傳輸實時性強

SDI信號的傳輸不經過壓縮環節，沒有處理時延;不經過IP網絡，不受網絡時延的影響。

從模擬監控系統升級至SDI可以重復利用已有的布線系統

SDI也是采用同軸75歐姆的電纜和BNC接口，可以方便快捷的從傳統的模擬監控系統升級至SDI，而無需像IP網絡那樣須重新布置網絡，這種特性在模擬監控系統的升級改造中具有巨大的優勢，因為施工改造IP網絡對很多建筑而言是不允許的。

另一方面，SDI也有缺點，比如現階段成本較高，數據存儲量大，遠距離傳輸設計難度較大等，但隨著SDI被市場逐漸地廣泛采用，上述缺點都會逐漸弱化。

2. SDI 器件的工作原理及TI 相關產品簡介

圖1 是一個典型的SDI 輸入、輸出和處理的應用框圖，TI 能夠提供相應的全套SDI 傳輸方案，它們分別是均衡器、線纜驅動器、重定時器、交叉開關矩陣、視頻時鐘、顯示驅動、存儲驅動和電源。

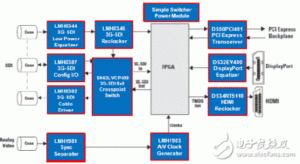

圖1 典型的SDI 應用

2.1均衡器

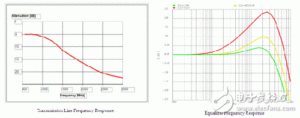

信號的高頻成分經過PCB 走線或者電纜傳輸后相對于信號的低頻成分會被衰減得更多，此現象被稱為趨膚效應，它會破壞高速信號的信號完整性，使其眼圖關閉并增加信號抖動。為了補償趨膚效應，人們發明了均衡器、預加重器、去加重器來補償傳輸線頻率響應的不平坦性。圖2 是一種傳輸線和均衡器的頻率響應圖，傳輸線模型在高頻處會衰減得更多而均衡器在高頻處有更高增益，將均衡器的高頻增益設置成適當的值，傳輸線和均衡器串聯后會形成在全頻帶內大致平坦的頻率響應。

通常預加重器和去加重器用在高速數字信號傳輸的發射端，均衡器用在接收端，但在SDI 鏈路中只在接收端采用均衡器，且一般是自適應均衡器，而在發射端不采用預加重或去加重，因為SDI 設備間可能通過用戶定義的任意長度的同軸電纜來連接，任意一個固定的均衡或者預/去加重值都無法靈活地滿足各種電纜長度，且業內還沒有自適應的預加重器和去加重器。另外，SDI 設備必須即插即用，不允許客戶在應用現場手動設置合適的均衡值來得到最佳的電纜傳輸特性。 因此只有自適應均衡器是理想方案，自適應均衡器可以自動檢測信號質量而相應的設置最佳的均衡值而得到最佳的傳輸通道頻率響應。

圖2 傳輸線和均衡器的頻率響應

圖3 是均衡器的使用效果圖，可以看出高速SDI 信號經過一段電纜或者PCB 走線后眼圖和抖動性能被均衡器顯著改善。

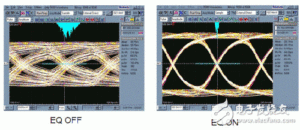

圖 3 均衡器的使用效果

TI 提供支持SD、HD、3G SDI 全系列的均衡器，如表2 所示。

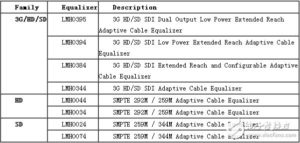

表 2 均衡器

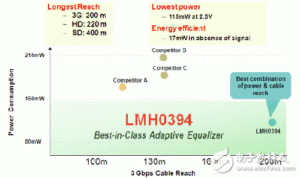

其中LMH0394 是一款極高性能的均衡器，它的競爭性分析如圖4 所示，傳輸距離很長且功耗很低。

圖4 均衡器 LMH0394 競爭性分析

2.2重定時器

SDI 重定時器是用來自動檢測輸入信號類型，調整自身的PLL和CDR電路而恢復和整形出低抖動的時鐘，再重新定時發送出接收到的SDI信號，以降低SDI信號的抖動。雖然均衡器也可以降低SDI信號的抖動，但它和重定時器是兩種完全不同的器件，兩者不可相互替代。均衡器的作用是通過增加高頻增益使傳輸通道頻率響應趨于平坦來改善眼圖和信號抖動，而重定時器則是通過PLL和CDR來抑制和降低累加噪聲。如果SDI傳輸通道很長或者傳輸過程中被其他噪聲和干擾惡化，僅有均衡器還不足以改善信號的質量，此時在均衡器輸出端再串接一個重定時器是一個理想的提高SDI信號質量的方案。圖5描述了重定時器的去抖效果，可見眼圖和抖動被明顯改善。

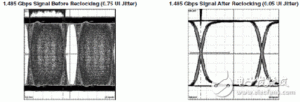

圖 5 重定時器使用效果

TI 重定時器產品系列如表3 所示。

表 3 重定時器系列

2.3線纜驅動器

SDI 線纜驅動器用來加強對線纜的驅動能力，提供標準的800mV 峰峰值輸出電壓擺幅，沒有預加重和去加重功能。TI 的線纜驅動器系列如表4 所示。

表 4 線纜驅動器
