作為一種常見的RF射頻同軸連接器，BNC連接器常被用在天線、線材電纜、汽車、收音機、視頻、廣播、電信、衛星通信、監視器、收音機、基站、醫療設備、檢測設備、閉路電視、高清電視等領域，我們都知道BNC連接器又兩個版本，那么這兩種版本的應用有哪些要點呢，德索五金電子作為專業的連接器廠家，接下來就為您講解一下兩個版本的bnc插頭的不同應用有哪些要點。

BNC連接器有50歐姆和75歐姆兩個版本。50歐姆連接器和其他阻抗電纜連接時，傳輸出錯的可能性較小。不同版本的連接器互相兼容，但如電纜阻抗不同，信號可能出現反射。通常BNC連接器可以使用在4GHz或2GHz。75歐姆連接器用于視頻和DS3到電話公司中心局的連接，而50歐姆連接器用于數據和射頻傳輸。錯誤接在75歐姆插座上的50歐姆插頭可能會損害插座。甚高頻應用中使用75歐姆連接器。

BNC連接器用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接。在消費電子領域，用于視頻信號傳輸的BNC連接器已為RCA端子取代，通過簡單的轉接器，RCA端子就可以在只具備BNC連接器的設備上使用。

BNC端子曾廣泛用于10base2以太網, 由于同軸電纜為雙絞線取代，很難看到有BNC端子的網卡。一些ARCNET網絡使BNC端子終結的同軸電纜。

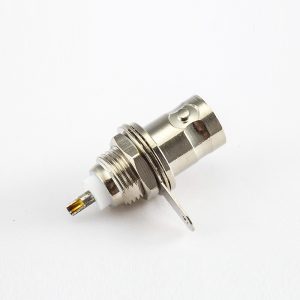

BNC連接器適用的頻率范圍為0~4GHz，是用于低功率的具有卡口連接機構的同軸電纜連接器。這種連接器可以快速連接和分離，具有連接可靠、抗振性好、連接和分離方便等特點，適合頻繁連接和分離的場合，廣泛應用于無線電設備和測試儀表中連接同軸射頻電纜。

特性阻抗很重要，否則會造成不匹配，當阻抗匹配時，可以獲得最大輸出功率，設備利用效率最高;阻抗不匹配時，輸出有效功率將減小;當外接阻抗等于設備內阻抗時，成為阻抗匹配。

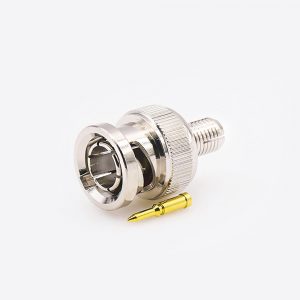

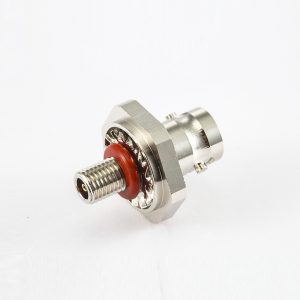

BNC連接器必須連接到每段電纜的兩端。BNC電纜連接器由一根中心針、一個外套和卡座組成。它包括BNC連接器基座、外套和探針三部分。BNC連接器得名于其鎖定方式和其發明者貝爾實驗室的保羅·尼爾(發明了N端子)和安費諾公司的工程師卡爾·康塞曼(發明了C端子)，NC連接器和B端子和C端子十分相似。一種帶螺紋的連接器TNC(Threaded Neill-Concelman)和BNC相比在微波波段有更好的性能。

BNC連接器用于射頻信號的傳輸，包括模擬或數字視頻信號的傳輸、業余無線電設備天線的連接、航空電子設備和其他的一些電子測試設備的連接，應用廣泛，德索五金電子是專業的BNC插頭生產廠家，17年的生產經驗，成就高品質產品，質量保障，信譽第一，是您采購連接器的不二之選。

BNC是一種同軸連接器，常被用在天線、汽車、收音機、視頻、監視器、收音機、基站、醫療設備、檢測設備、高清電視等領域，客戶在使用BNC連接器的時候，可能會遇見各種各樣的問題，入過能夠了解這些問題并且做出針對性改變，就會事半功倍，那么，在BNC連接器使用的過程中，有哪些常見問題呢，德索五金電子接下來就為大家講解一下。

一、BNC在電路板連接中的常見問題

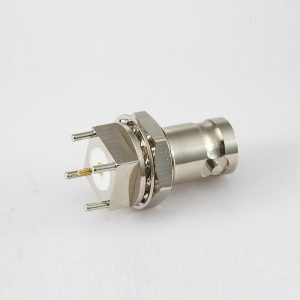

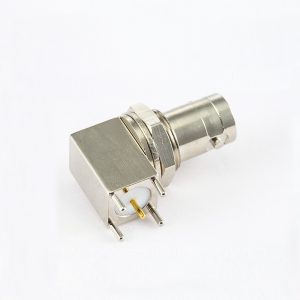

大多數視頻設備會使用插入式BNC，因為它具有更好的貼裝魯棒性。BNC通常會貼裝在電路板的頂層，其信號引腳焊接在較大的金屬化通孔內，信號布線則位于電路板的底層。金屬化通孔的圓柱形金屬柱會產生少量電感。每個內部電源層都會為金屬化通孔提供寄生電容，具體容量取決于內部電源層與金屬柱之間的間隙。間隙小的大金屬化通孔會產生過高的電容，從而導致阻抗大幅下降。如果信號布線在BNC的同一層，金屬化通孔就會成為懸掛在信號走線上的殘端，并產生較大的寄生電容，甚至導致更大幅度的阻抗下降。

二、未經優化的信號發射帶來的影響

美國電影與電視工程師協會（SMPte）發布了多個標準，用于管理通過同軸電纜的數字視頻傳輸。這些SMPTE標準包括輸入和輸出回波損耗要求，主要規定了輸入或輸出端口與75歐姆網絡的匹配度。不良BNC或未經優化的BNC占位會導致阻抗失配，使其難以通過SMPTE回波損耗限制。

嚴重的阻抗失配會導致反射，從而對信號質量產生不良影響，并且還會縮小數據眼圖的電壓或時序裕度。信號發射中的過高寄生電容會降低信號路徑的帶寬，并導致符號間的干擾和抖動。

三、BNC的選擇

如何選擇BNC主要取決于BNC的機械結構，以及與設備外殼的兼容性。在電氣方面，要求BNC能在插入損耗較低的情況下支持高達3Gbps的傳輸，同時還要求在其同軸結構內保持均勻性和幾乎恒定的特征阻抗。它們最好具有較小的信號引腳，這樣可在進行占位設計時盡量使用最小的通孔或連接焊盤，以便將阻抗的不連續性降至最低。

德索五金電子關于BNC連接器在使用過程中的常見問題就分析到這里了，德索五金電子是專業的連接器生產廠家，17年的生產經驗，造就高品質產品，原廠直發，價格實惠，種類齊全，是您采購連接器的不二之選。
